在上海这座繁华都市的一隅，自动化测试项目正如火如荼地进行着。罗克韦尔PLC作为项目中的核心，肩负着数据采集与控制的重任。它与XU8电力综合保护器的配合，是整个系统稳定运行的关键。XU8保护器以其独特的modbus通信协议，与PLC之间建立起了一座信息的桥梁。然而，由于保护器的通信协议与PLC的ethernet/IP协议不兼容，两者之间的沟通成了一大难题。

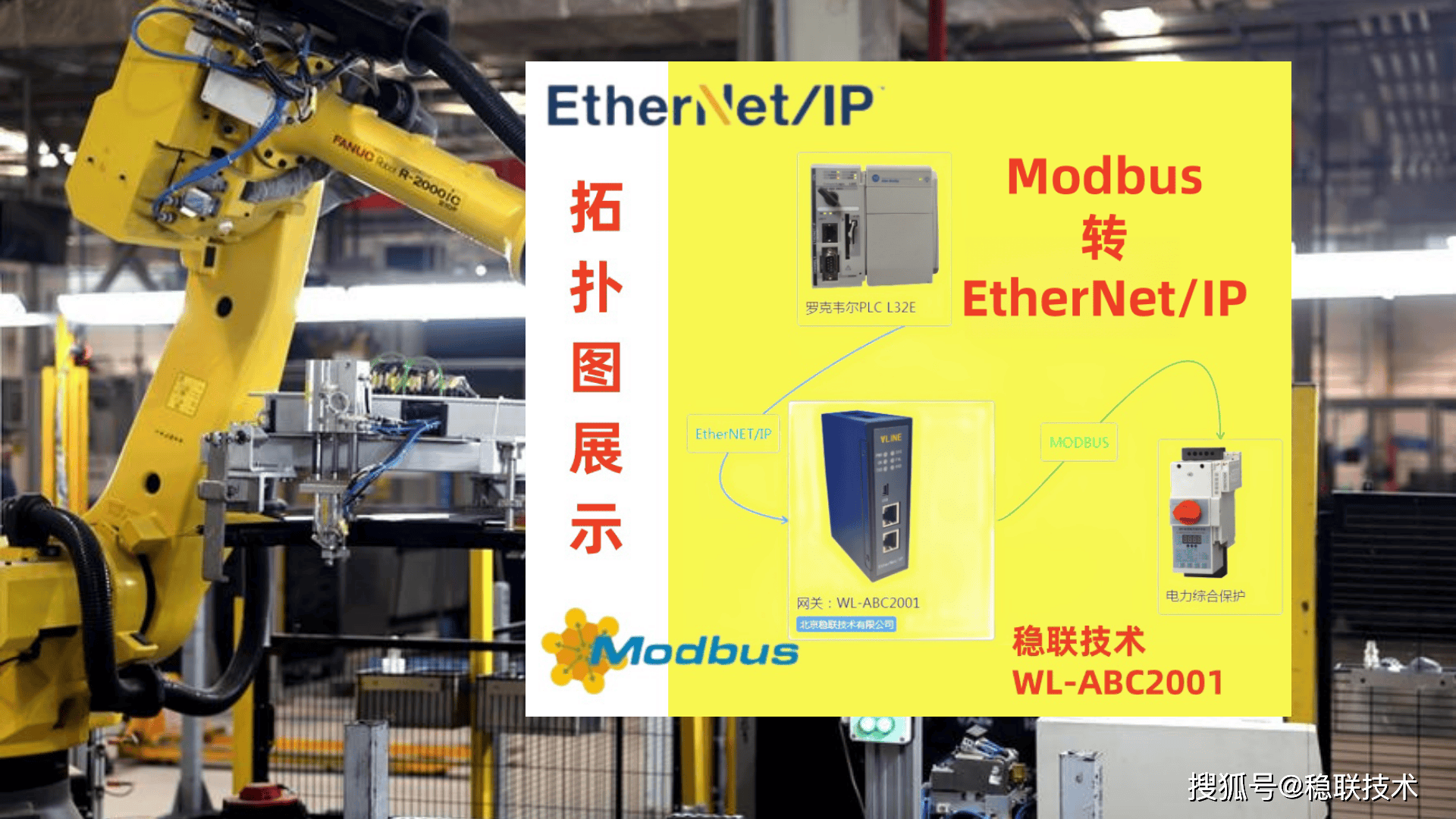

为了解决这一问题，我们选择了稳联技术的WL-ABC2001转换网关，它不仅能够将modbus信号稳定地转换为ethernet/IP信号，还因其出色的稳定性和兼容性，确保了数据传输的高效与准确。在现场，工程师们紧张而有序地调试着设备，确保每一个信号都能准确无误地被PLC捕捉和处理。这个小小的转换网关，成为了连接现代工业自动化与电力保护的纽带，为上海的自动化测试项目增添了一份特别的保障。

· 使用RS485通信线将XU8保护器的RS485接口（通常是DB9或RJ45接口）连接到WL-ABC2001的RS485端口。

· 确保连接正确，没有松动或接触不良

· 使用电脑连接到WL-ABC2001的以太网端口。

· 打开转换网关的配置软件（通常是一个Web界面或专用软件）。

· 设置通信参数：

o 波特率：与XU8保护器的modbus通信参数匹配，通常是9600或19200。

o 数据位：通常为8位。

o 停止位：通常为1位。

o 校验位：无校验、奇校验或偶校验，根据保护器的要求设置。

· 保存配置并重启WL-ABC2001

· 打开罗克韦尔PLC的编程软件（如RSLogix 5000或Studio 5000）。

· 配置PLC的网络参数：

o 设置PLC的IP地址，确保与WL-ABC2001的IP地址在同一网络段。

o 配置以太网通信参数，如子网掩码和网关。

· 保存并下载配置到PLC

· 在PLC程序中编写测试代码，发送modbus请求（如读取寄存器或写入寄存器）到WL-ABC2001。

· 检查PLC是否能够接收到来自XU8保护器的正确响应。

· 如果通信失败，检查WL-ABC2001的配置和PLC的网络设置

· 一旦通信测试成功，PLC将开始实时采集XU8保护器的数据。

· 根据项目需求，编写PLC程序对采集到的数据进行处理，如报警、控制输出等返回搜狐，查看更多
